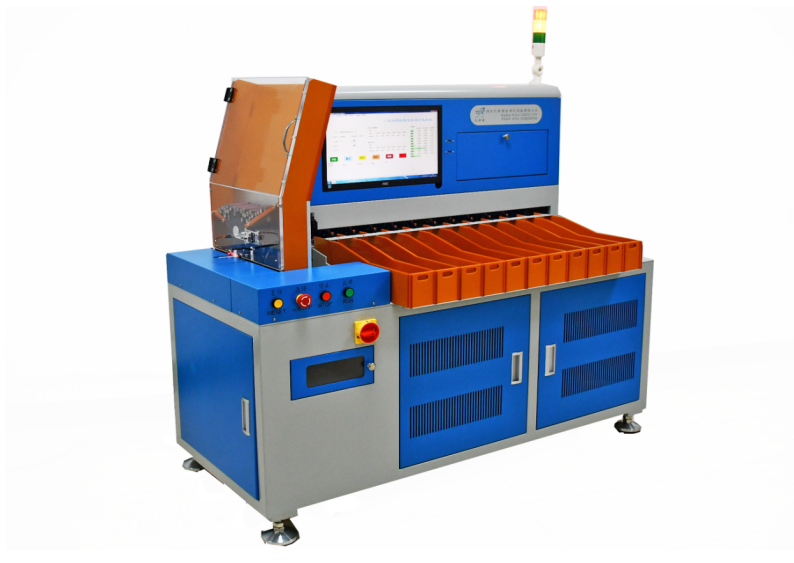

    BT-4518-PT18自動面墊掃碼分選一體機

    產品詳情

    BT-4518-PT18自動面墊掃碼分選一體機技術規格書


    一 .功能說明

    BT-4518B-PT1821自動面墊分選一體機是18650和21700兩款圓柱電芯通用的自動貼面墊,自動測試電壓內阻,自動按檔位分選的自動化設備,自帶高精密內阻、電壓自動測試系統,該設備根據在軟件上設定的內阻電壓值,精確的將電池送入到指定檔位,系統最多可實現11級分選。此設備每小時可測試配組電芯約4500-5500支,且結構設計簡潔大方,性能穩定,性價比高。

    二.工藝流程

    通過軟件設定參數,由PC機自動完成如下功能:人工將電芯放入面墊機料斗→自動貼面墊→自動測試電壓.內阻→按設定參數送入相應檔位槽→人工取出電芯裝盒

    三.分選機結構

    3.1設備結構緊湊合理,外型美觀,占用空間小。

    3.2設備操作簡單,無須專業人員操作,工人均能輕松掌握。

    3.3設備采用PLC控制,負責電池入料,運料,電池測試儀表數據采集,電壓內阻等級分選,操作簡單易學,工作效率高,節省人力成本,產品性能良好。

    3.4設備材料采用優質厚冷軋鈑金,鋁型材框架。

    3.5設備安裝有萬向活動腳輪,設備在移位時能輕松移動。

    3.6設備配置聲光報警,分選完成自動停機,且有清料功能,滿料報警,故障報警等。操作參數可根據客戶的實際要求設定。

    肆.設備技術參數

    4.1..設備功率:3.6KW, 220V交流電輸入,50Hz/60Hz

    3.6KW,110V交流電輸入,50Hz/60Hz(出口專用,需定制)

    4.2.使用氣壓; 0.4-0.8Mpa

    4.3.適應電芯范圍:BT-4518B-PT1821為18650和21700兩款電芯通用

    4.4.適合青稞紙寬度:110MM正負1MM

    4.5適合青稞紙內徑:75MM正負1MM

    4.6適合青稞紙外徑:小于350MM

    4.7適合青稞紙厚度:0.1-0.3MM

    4.8沖墊動力:400W變頻電機,設置有緩沖墊,確保不損壞電芯


    4.9雙機械手取放電芯,確保電芯正常從通道中運送自如

    4.10貼墊效果:一致性良好,粘貼牢固,美觀

    4.11控制器件:7.5寸觸摸屏,42PLC編程器

    4.12絕緣青稞紙采用卷料,減少浪費,節約成本

    4.13標配測試儀:HK3560高速測試儀,電壓精度0.00001V, 內阻精度0.01毫歐

    4.14分檔模組:采用XINJIE400W伺服電機,定位精準,速度快

    4.15.通道數量:10OK檔位,1NG檔位

    4.16.電壓設定:0.0000V-6.0000V,

    4.17.內阻設定:000.00毫歐999.99毫歐

    4.18.生產效率:約4500-5500PCS/H

    4.19.測試效果:反復測試,效果極佳

    4.20.控制器件: PLC+觸摸屏

    4.21.生產數量自動采集,顯示當前生產效率

    4.22.測試數據使用U盤自動儲存

    4.23.設備調試簡單,易學易懂自帶故障報警

    4.247.機器外形尺寸:L3540*W1320*H1840MM

    4.25.設備重量:約600KG

    五、設備配置清單:

    名 稱

    數量

    型  號

    生產廠家

    X軸伺服電機

    1PCS

    MS-60STE-20P4

    XINJIE

    X軸伺服驅動器

    1PCS

    DS5L-20P4-PTA

    XINJIE

    Z軸伺服電機

    1PCS

    MS-60STE-20P4

    XINJIE

    Z軸伺服驅動器

    1PCS

    DS5L-20P4-PTA

    XINJIE

    X軸模組

    1PCS

    142-1030

    比斯特

    Y軸模組

    1PCS

    142-210

    比斯特

    沖墊電機

    一臺

    400W變頻電機

    立創

    變頻器

    一臺

    700W

    臺達

    電芯傳送電機

    一臺

    25W減速電機

    臺力

    收廢料電機

    一臺

    25W減速電機

    臺力

    步進電機

    2PCS

    MS-57STE

    海布里

    電機驅動器

    2PCS

    DS542

    海布里

    測試儀

    1PCS

    HK3560

    合普泰克

    測試針

    20PCS

    PH-18M23L



    氣動元件

    1



    亞德客.星辰

    感應器

    一套



    立容/亞德客/歐姆龍

    開關電源

    2PCS

    24V5A

    臺灣明緯

    開關電源

    2PCS

    48V10A

    臺灣明緯

    機加配件

    1



    比斯特

    控制系統

    1



    比斯特

    機箱機架

    1

    鋁合金機架,鈑金烤漆



    系統報警

    1

    臺灣士林

    臺灣士林

    隨機附送

    內六角扳手  一套              開口扳手2PCS

    PH-18M23L測試針20PCS       螺絲刀大小各1PCS


    六.操作環境

    6.1室內溫度:-30℃~70℃。

    6.2室內濕度:75%以下。

    6.3工廠場地:無污染無強電磁干擾。

    七.安裝調試與培訓

    7.1除另有書面要求外,購貨方負責接收、開箱和搬運機器到安裝場所;并準備相關的電,氣到安裝場所。

    7.2供貨方負責進行設備的安裝,調試和系統集成。

    7.3安裝完畢后,雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。

    7.4供貨方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全及緊急處理程序等。
